Kuglekontraventiler

AVK tilbyder kuglekontraventiler i DN32-600 med NBR-kugler som standard og med polyurethan-kugler til slibende medier, eller når en alternativ vægt er ønskelig for at forhindre vibration og vandslag. Kuglekontraventilerne kan installeres både horisontalt og vertikalt.

Hvad er en kuglekontraventil?

En kuglekontraventil fungerer ved, at en kugle bevæger sig op og ned inden i ventilen. Sædet er bearbejdet til at passe til kuglen og kammeret er koniskformet for at lede kuglen ned i sædet for at tætne og forhindre tilbageløb.

Hvis pumpekapaciteten ikke er tilstrækkelig, er det muligt at vælge en lettere kugle, og hvis der opstår vandslag, når pumpen stopper, kan det evt. løses ved at vælge en tungere kugle.

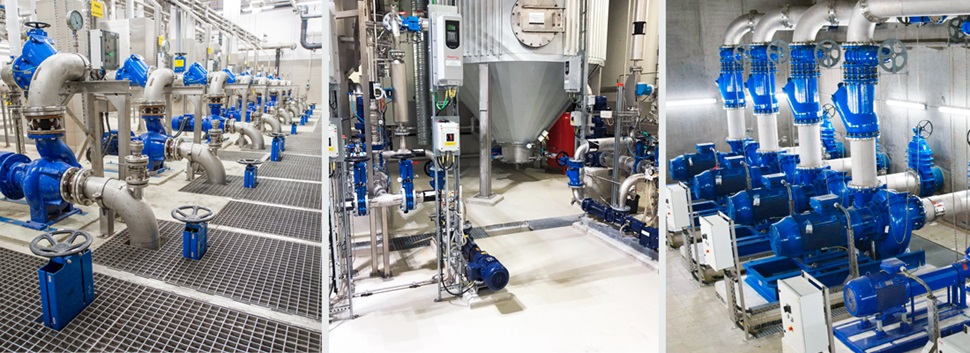

Kuglekontraventiler vælges ofte til pumpestationer uden fast bemanding, da de kræver begrænset vedligeholdelse. Oftest skal de kun tilses, hvis kuglen larmer på grund af utilstrækkelig pumpekapacitet eller ved vandslag.

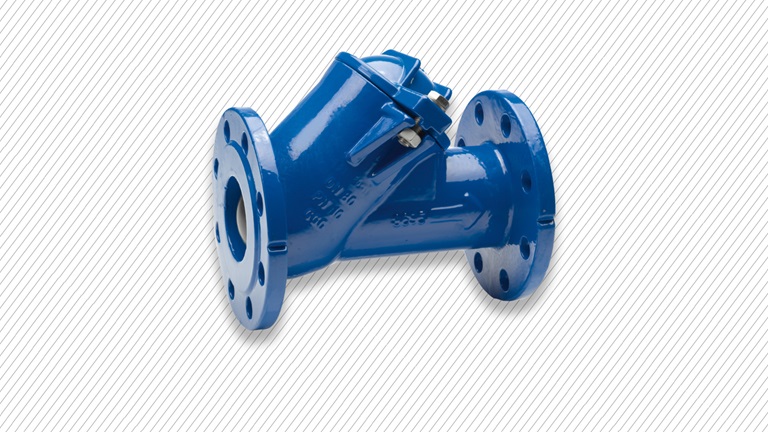

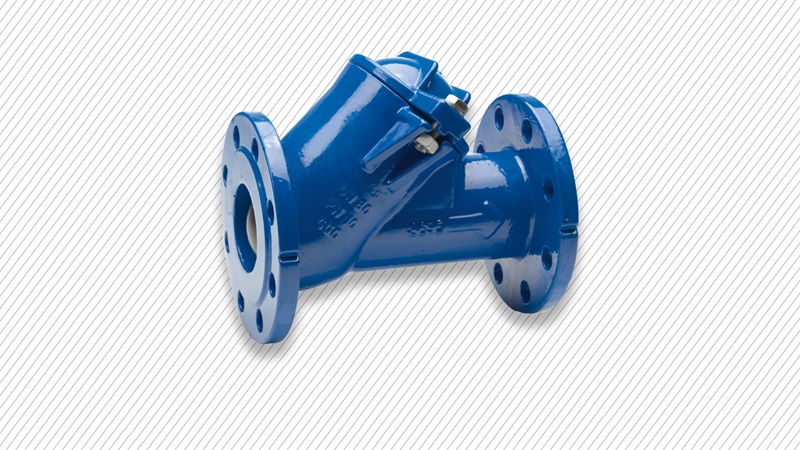

AVK kuglekontraventiler

AVK kuglekontraventiler er selvrensende, da kuglen roterer under operation, hvilket eliminerer risikoen for, at urenheder sætter sig fast på kuglen. Standardkuglerne er designet med en metalkerne, der er vulkaniseret med NBR-gummi, hvor gummiets hårdhed er optimeret til at forhindre kuglen i at sætte sig fast i sædet. Kugler af polyurethan er velegnede til slibende medier, samt når en alternativ vægt er ønskelig for at forhindre vibration og vandslag. Fuldt og glat gennemløb sikrer fuldt flow med lavt tryktab og eliminerer risikoen for, at urenheder opsamles i bunden af ventilen, hvilket ville forhindre tæt lukning.

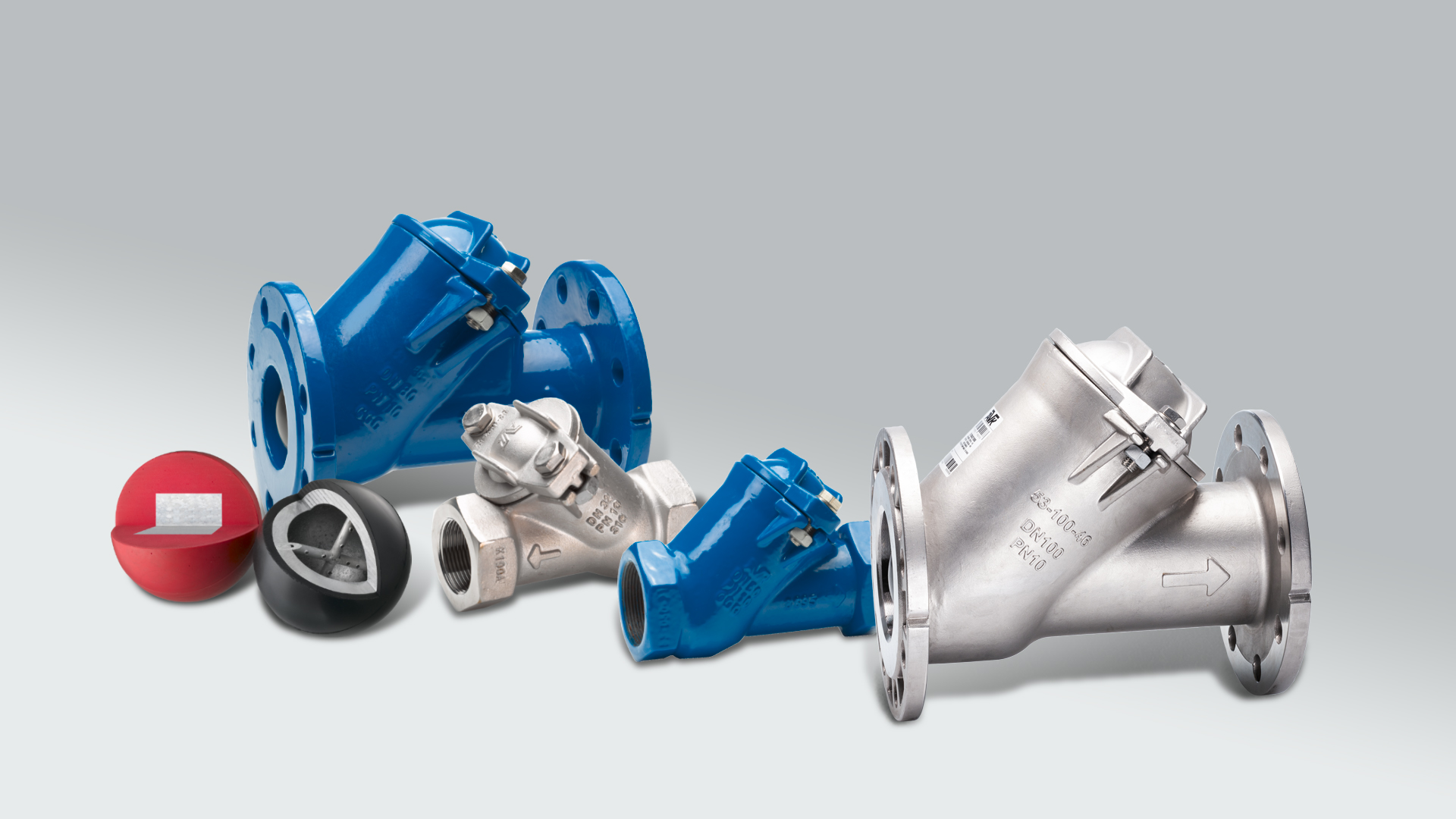

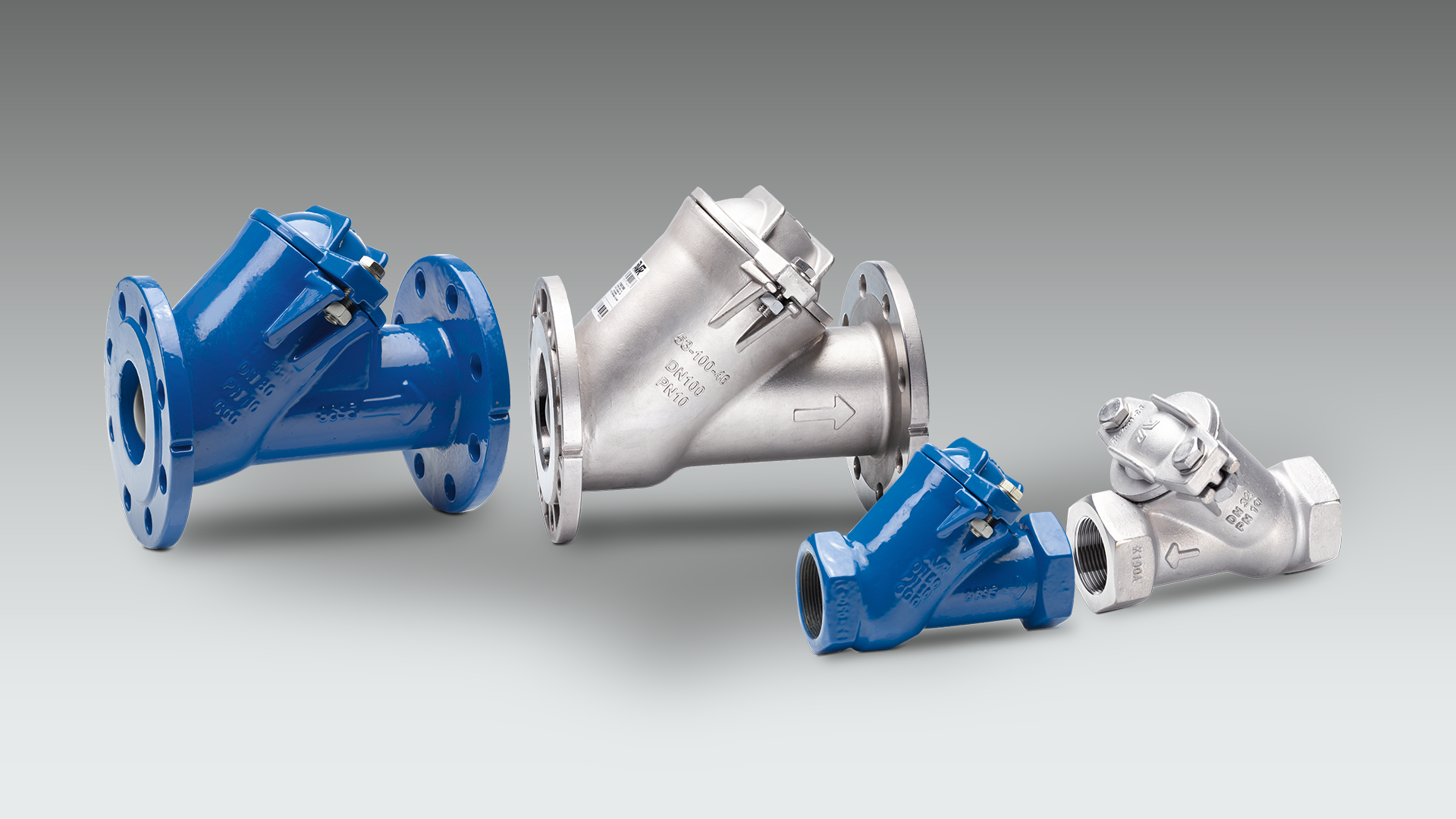

Kuglekontraventilerne leveres med flanger i epoxycoated duktiljern i DN50-600 samt i rustfrit syrefast stål DN80, 100 og 150, og desuden med indvendigt gevind i duktiljern i DN32-50 samt i rustfrit syrefast stål i DN32-80.

Opsummering af egenskaber:

  • Selvrensende konstruktion
  • Fuldt og glat gennemløb sikrer lavt tryktab
  • Tæthed ved minimal modtryk
  • Mulighed for kugler af polyurethan til slibende medier
  • Mulighed for kugler med forskellig vægt
  • Epoxy coated duktiljern eller rustfrit stål AISI 316
  • Leveres op til DN600

Typiske problemer - og hvordan de kan undgås:

  • Vandslag: brug en kugle med + 20 % vægt
  • Vibrationer og resonans fra ventilern: brug en kugle med - 20 % vægt
  • Kuglen sidder fast i sædet: brug en kugle med hårdere gummitype (min. shore 60) eller brug en kugle med metalkerne



animation

Kuglekontraventiler

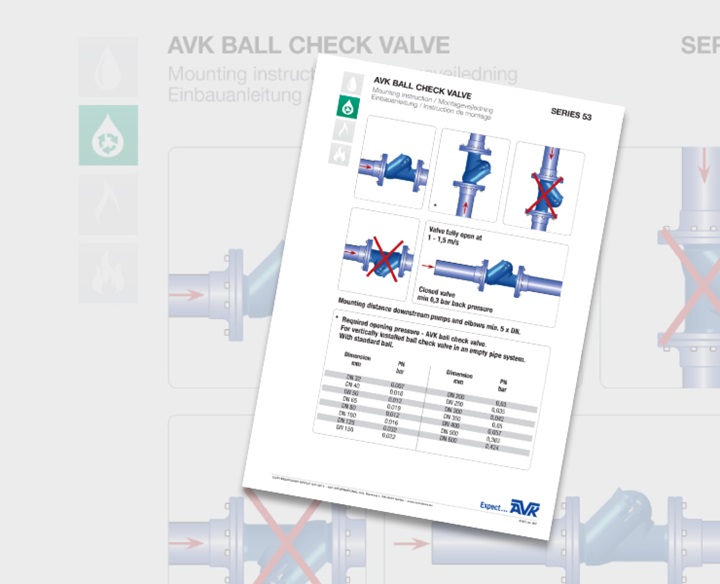

Egenskaber for og installation af vores kuglekontraventiler serie 53
