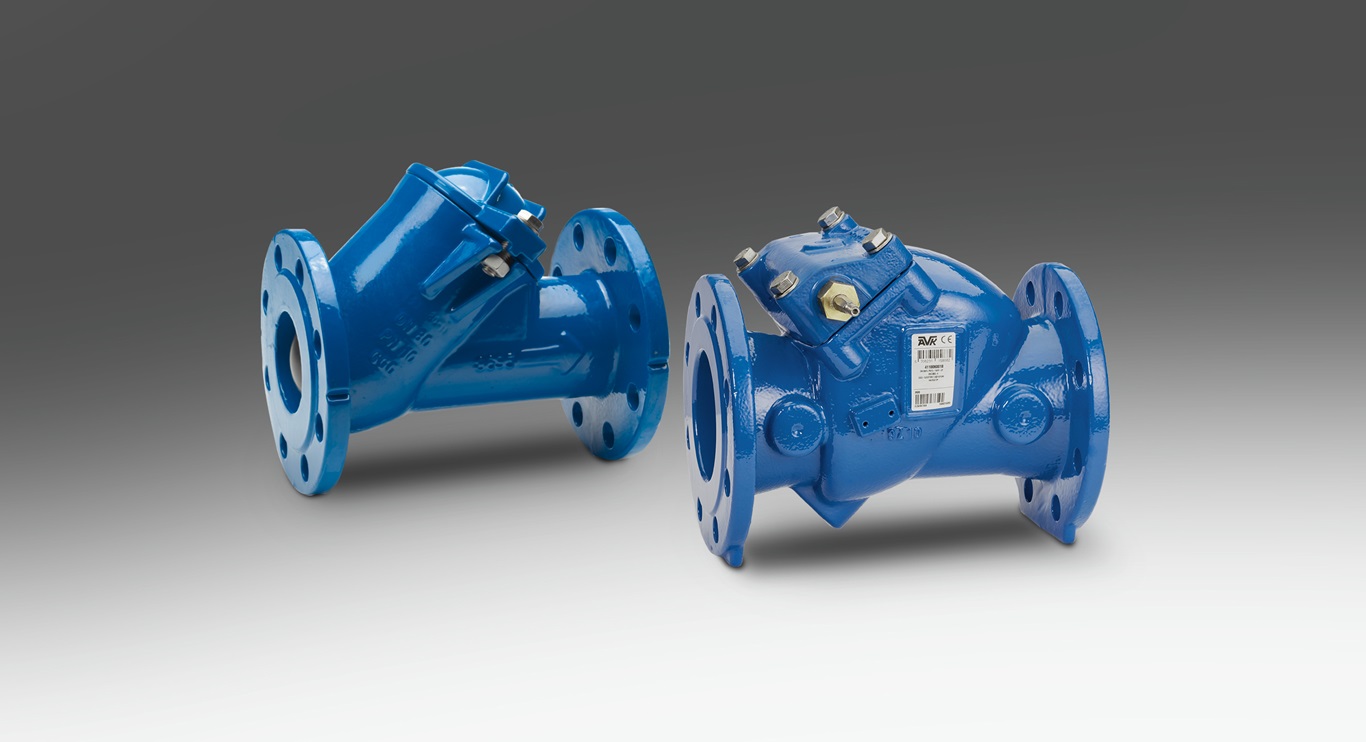

Kontraklapventiler

AVK tilbyder kontraklapventiler i DN 50-600 med arm og vægt, arm og fjeder eller med lukkede bøsninger. AVK kontraklapventiler sikrer let adgang til vedligeholdelse og kan installeres både horisontalt og vertikalt.

Hvad er en kontraklapventil?

En kontraklapventil er monteret med en disk, der svinger på et hængsel eller en aksel. Disken svinger væk fra sædet for at tillade et fremadrettet flow og når flowet stopper, svinger disken tilbage til sædet for at blokere for tilbageløb. Diskens vægt og returløbet har en indvirkning på ventilens lukkeegenskaber.

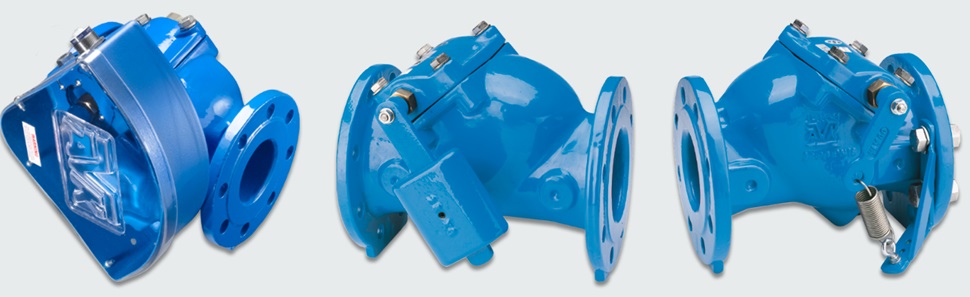

Kontraklapventiler med arm og vægt eller arm og fjeder

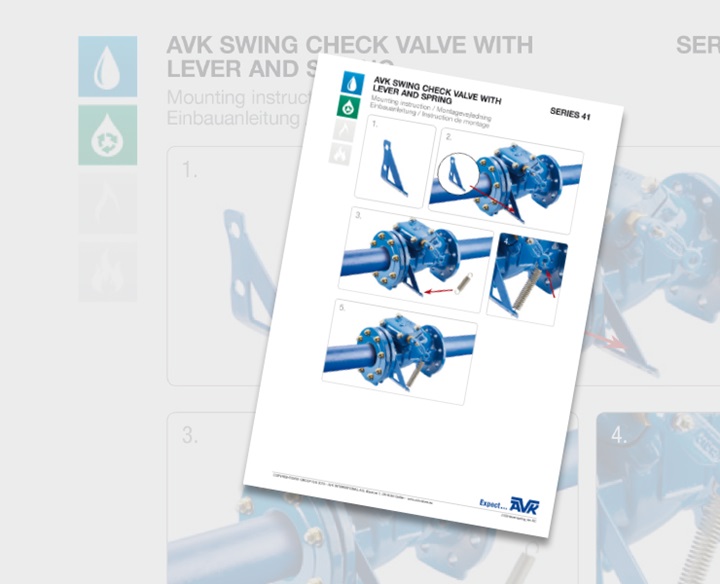

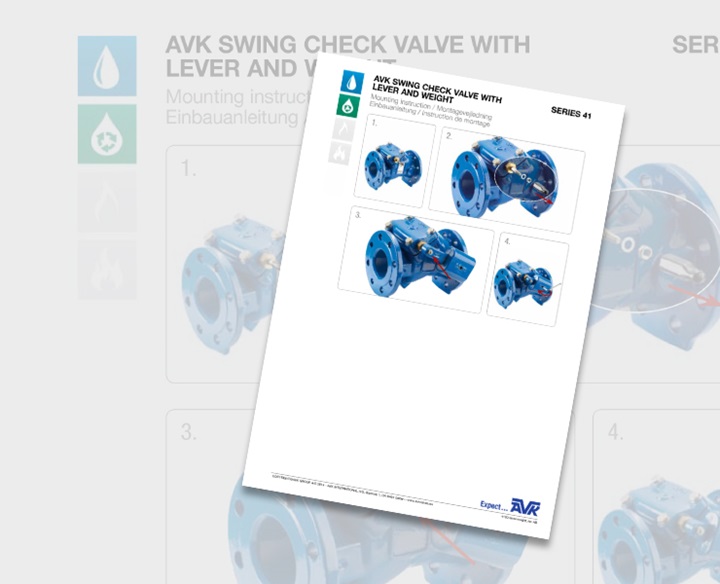

Ofte er der monteret en arm og vægt eller en arm og fjeder for at opnå optimal drift. Kontraklapventiler med arm og vægt er velegnede til installationer, hvor der er en øget risiko for vandslag. Kontraklapventiler med arm og ekstern fjeder er velegnede til højt tryk, utilstrækkeligt modtryk og høje flowhastigheder.

Det er vigtigt at være opmærksom på, at kontraklapventiler ikke er helt vedligeholdelsesfri, da disken skal rengøres en gang imellem. Desuden er en vægt ofte monteret for at muliggøre visuel kontrol. Derfor installeres kontraklapventiler ofte, hvor personale er til stede.

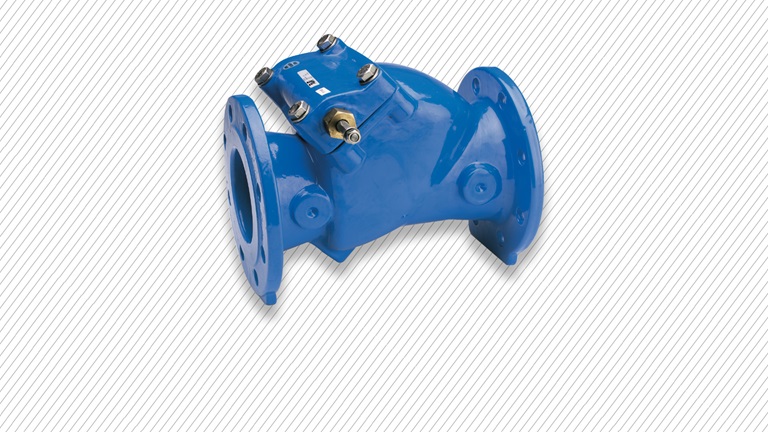

AVKs udvalg af kontraklapventiler

Fordele ved AVK kontraklapventiler

AVK kontraklapventiler er designet med fokus på let adgang til vedligeholdelse. Ved at løsne et par bolte, kan man fjerne ventiltop inklusiv hængsel og disk fra ventilhuset, og dermed foretage vedligeholdelse.

Unikt disk design

Letvægtsdisken af EPDM-gummi med læbepakning og stålindsats kræver et minimum af kraft for at åbne og lukke ventilen. Disken er monteret i en nylonbøsning, som gør det muligt at bevæge den en anelse både horisontalt og vertikalt, så den kan lukke helt tæt i tilfælde af mindre urenheder i sædet. Sædet er placeret i en 20° vinkel, som sikrer tæthed selv ved lavt modtryk. Hængslet er fremstillet i syrefast rustfrit stål og er fastspændt med bolte rundt om akslen for at eliminere slør og dermed sikre holdbarhed.

Undgå vandslag

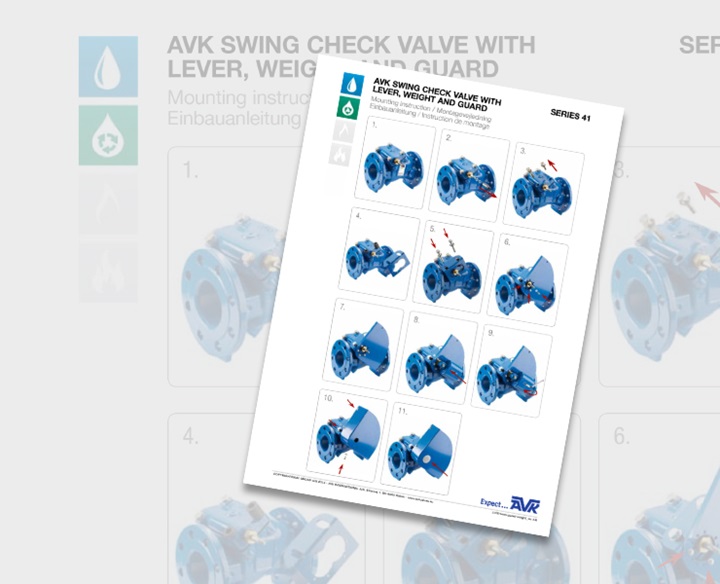

Når de små dimensioner af kontraklapventilen er monteret med arm og vægt, giver det mulighed for at spæde pumpen ved at bevæge armen manuelt. Vægten kan indstilles på armen for at opnå en blød lukning mod sædet samt en optimal lukkehastighed for at forhindre vandslag. En afskærmning af arm og lod, der dækker arm og vægt, kan tilkøbes som ekstra sikkerhed, da det eliminerer risikoen for skader. Afskærmningen kan leveres med grænsekontakter for fjernovervågning.

AVK kontraklapventiler kan fås i blødtættende design i DN50-300 og i metaltættende design i DN350-600.

AVK kontraklapventilers egenskaber:

  • Designet på ventiltop/disk muliggør let adgang til vedligeholdelse
  • Disk med stålindsats er fuldvulkaniseret med EPDM-gummi (op til DN 300), der sikrer optimal tætningsevne
  • Læbepakning på disken sikrer tæthed
  • Letvægtsdisk kræver minimal kraft for at åbne/lukke ventilen
  • Disken kan bevæges en smule både horistontalt og vertikalt for at lukke helt tæt
  • Hænglserne er strammet med bolte rundt om akslen for at eliminere slør og dermed sikre holdbarhed

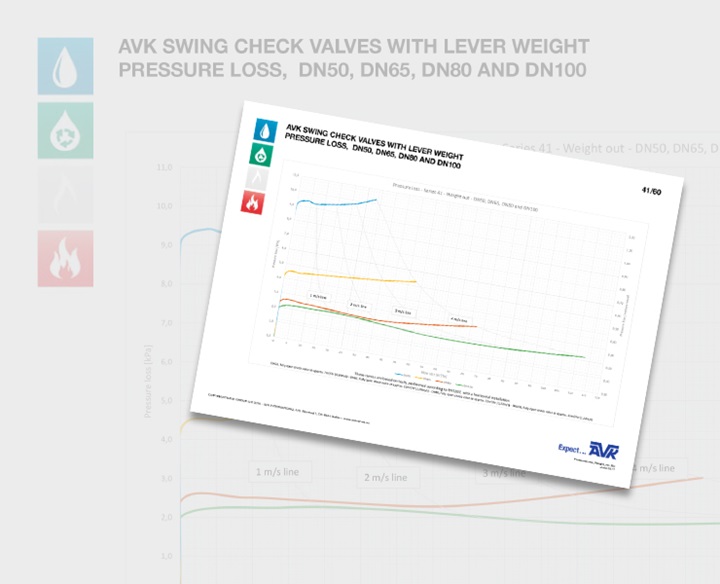

  • Fuldt gennemløb sikrer lavt tryktab
  • Epoxycoatet duktiljern i overensstemmelse med DIN 3476 del 1 og EN 14901

animation

Kontraklapventiler

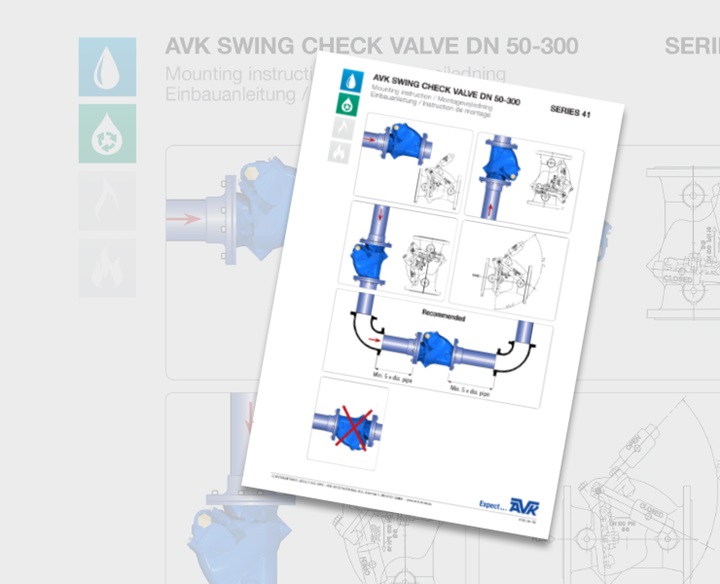

Egenskaber for og installation af vores kontraklapventiler serie 41

Indblik

Hvad er en kontraventil?

Kontraventiler er installeret i rørledninger for at forhindre tilbageløb. En kontraventil er en envejsventil, hvor flow kan løbe frit den ene vej, og hvis flowet vender, vil ventilen lukke for at beskytte rør, andre ventiler, pumper osv.  Kontraventiler anvendes i mange forskellige applikationer.
