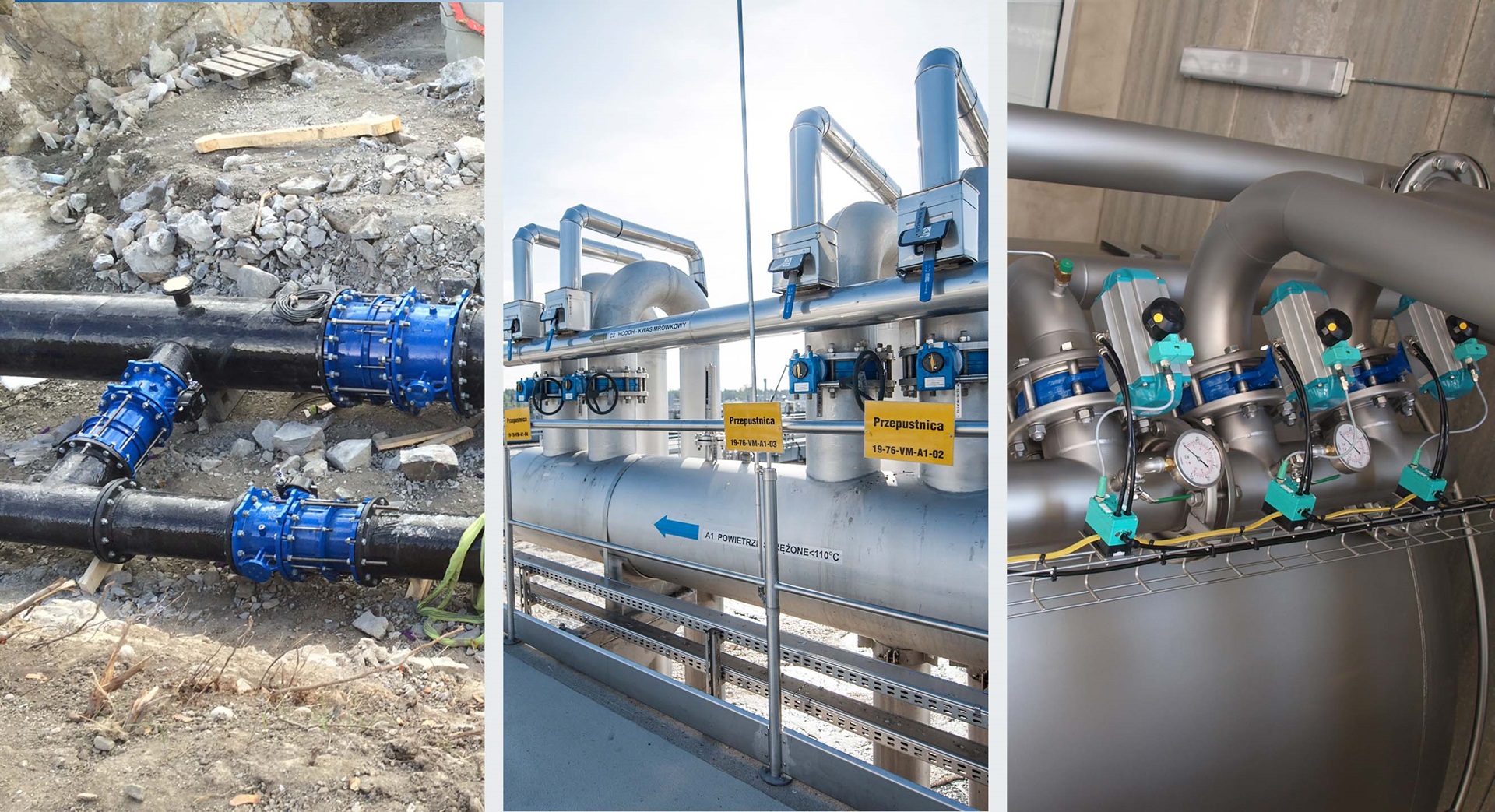

AVK butterfly ventiler installeret på forskellige lokationer
  1. Indblik /
  2. Produktindblik /
  3. Butterflyventiler /
  4. Hvad er en butterflyventil?

Hvad er en butterflyventil?

En butterflyventil er en åbne-lukke ventil med en forholdsvis enkel konstruktion. I lukket position blokerer disken ventilens gennemstrømning, mens den i åben position er drejet for at tillade flow. Ved at dreje en kvart omgang går ventilen fra fuldt åben til fuldt lukket position eller omvendt, og dermed giver butterflyventilen mulighed for hurtig åbning og lukning.

Butterflyventilers mange anvendelsesmuligheder

Butterflyventiler kan anvendes til mange forskellige applikationer inden for vandforsyning, spildevandsrensning, brandbekæmpelse og gasforsyning, inden for den kemiske industri og olieindustrien, i brændstofhåndteringssystemer, produktion af elektricitet osv. Nogle af fordelene ved denne type ventil er den enkle konstruktion, som ikke optager meget plads, den lave vægt og den lavere pris sammenlignet med andre ventiltyper.

Ventilerne kan betjenes med håndtag, gear eller aktuator efter behov.

Hovedtyper inden for butterflyventiler

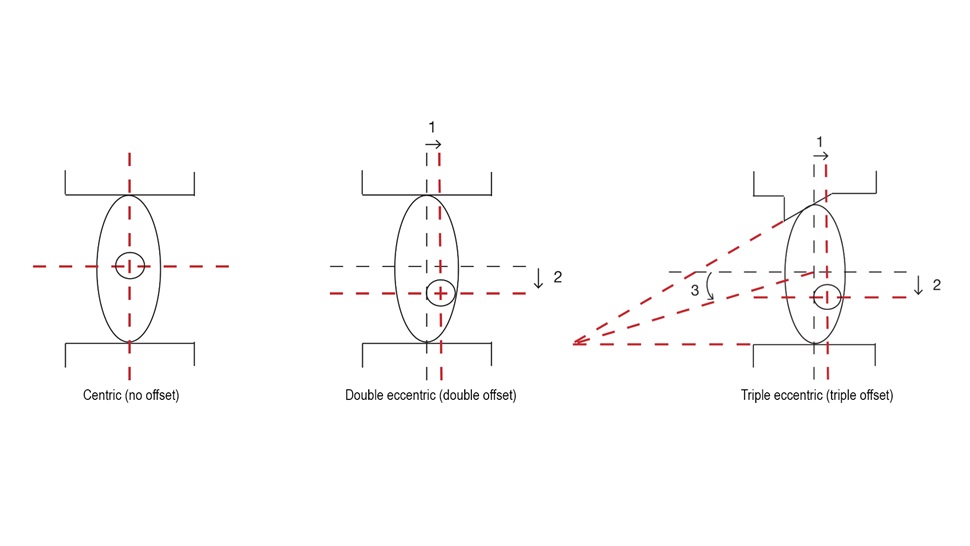

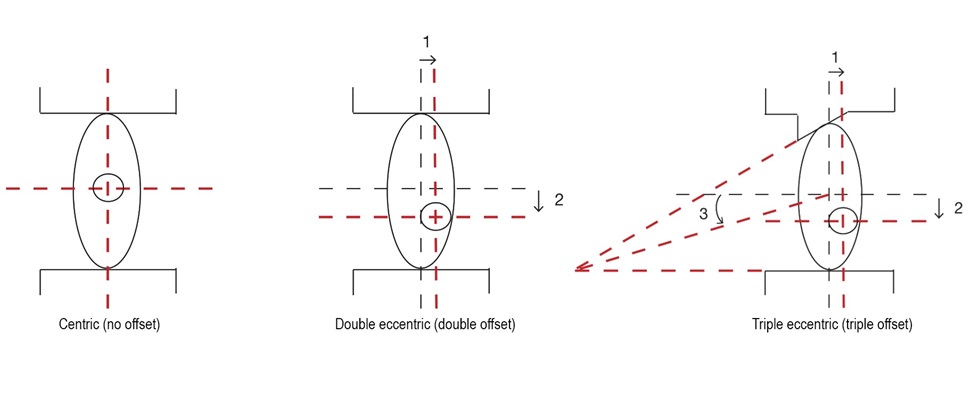

Butterflyventiler kan være centriske eller excentriske. På en centrisk (koncentrisk) butterflyventil er spindlen centreret i midten af disken, og disken er centreret i gennemløbet. Den excentriske butterflyventil har én eller flere spindler (aksler) placeret forskudt fra centeret afhængigt af kategorierne enkelt, dobbelt og tredobbelt offset ventiler.

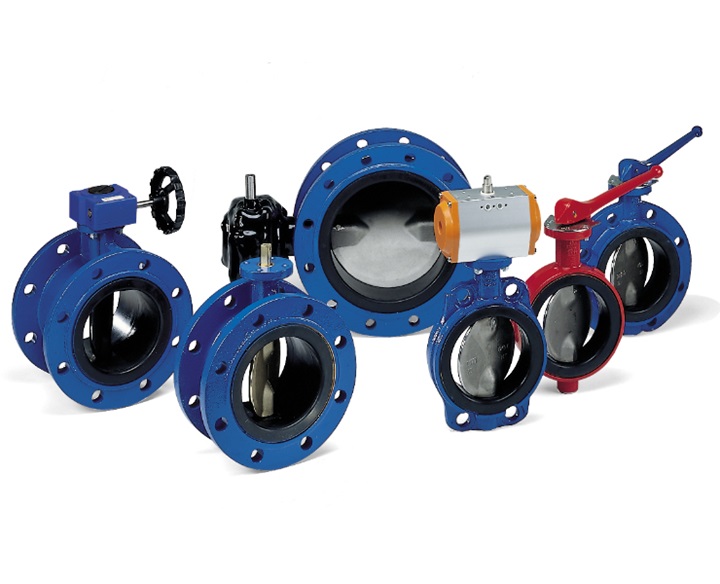

Centriske butterflyventiler med fast gummiliner

AVK butterflyventiler med fast gummiliner er blandt de meget få af denne type og har nogle unikke fordele, se dem her.
Se siden

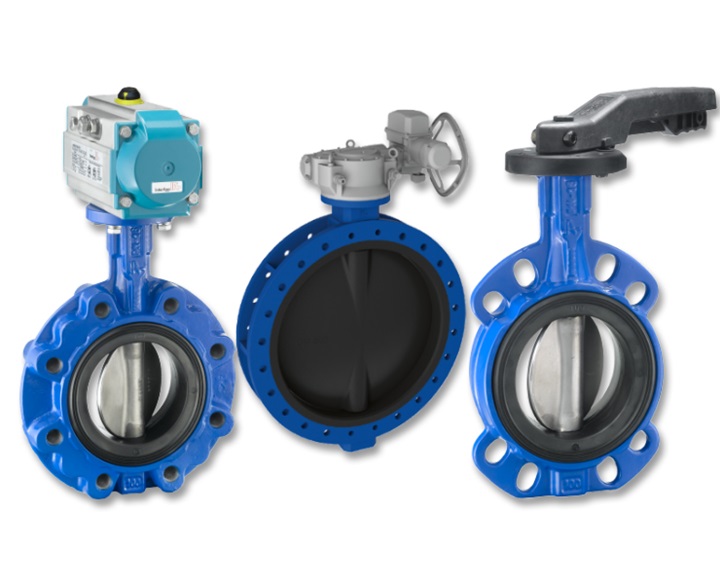

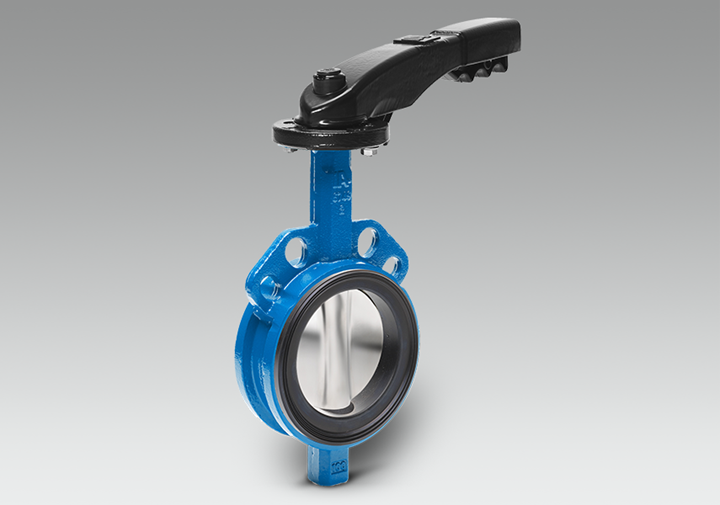

Centriske butterflyventiler med løs gummiliner

AVK butterflyventiler med løs gummiliner findes i typerne wafer, lug og U-sektion i DN25-1600 med et bredt udvalg af disk- og linermaterialer. Ventilerne leveres med arm, gearboks, elektrisk eller pneumatisk aktuator.
Se siden

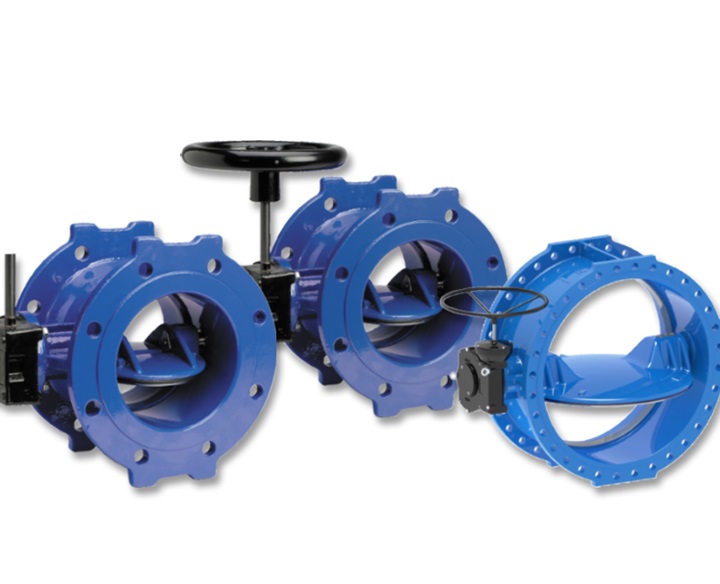

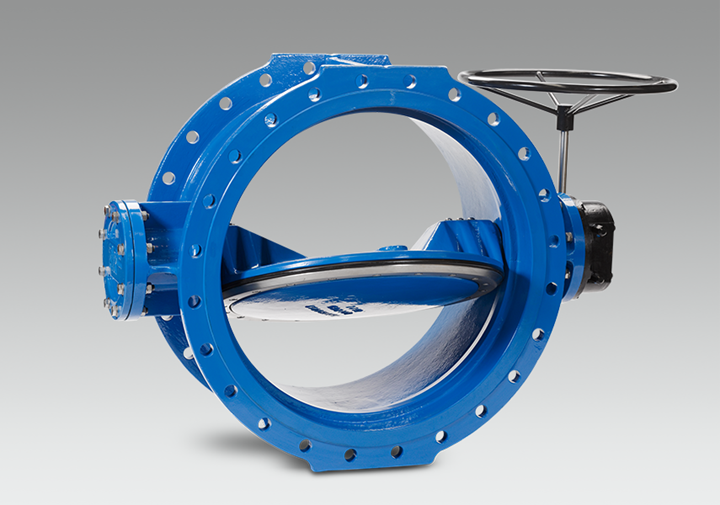

Dobbelt-excentriske butterflyventiler

Den tiltede og fikserede disk, det optimerede design af sædepakningen og de korrosionsbeskyttede aksler er egenskaber, der overgår markedets standarder.
Se siden

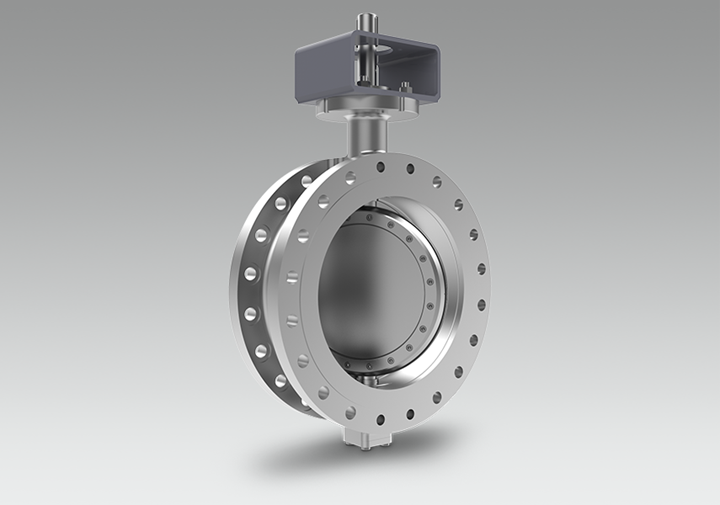

Triple-excentriske butterflyventiler

Konstruktionen gør ventilen særligt velegnet til industrielle applikationer med kritiske driftsforhold såsom ekstreme temperaturer og tryk samt korrosive og slibende medier.
Brochure

Indblik

Bredt program af butterflyventiler

AVK har været i ventilbranchen i næsten 50 år. Fra 90'erne begyndte vi at tilbyde butterflyventiler fra Wouter Witzel, som er en velanset producent af centriske butterflyventiler med fast gummiliner. I dag tilbyder vi ét af de største udvalg af butterflyventiler på markedet, som afspejler vores kunders behov. Og vi tilbyder selvfølgelig en bred vifte af materialekonfigurationer for hver af disse typer samt enhver form for aktuering. Det betyder, at vi også kan levere de rigtige ventiler til netop din applikation.
Se AVKs brede produktprogram
