Dobbelt-excentriske butterflyventiler

AVK producerer dobbelt-excentriske butterflyventiler i DN150-2800, som er designet med fokus på lang holdbarhed. Den tiltede og fikserede disk, det optimerede design af sædepakningen og de korrosionsbeskyttede aksler er egenskaber, der overgår markedets standarder, og AVK dobbelt-excentriske butterflyventiler er derfor det sikre valg til installationer inden for vandforsyning.

Hvor bliver dobbelt-excentriske butterflyventiler brugt?

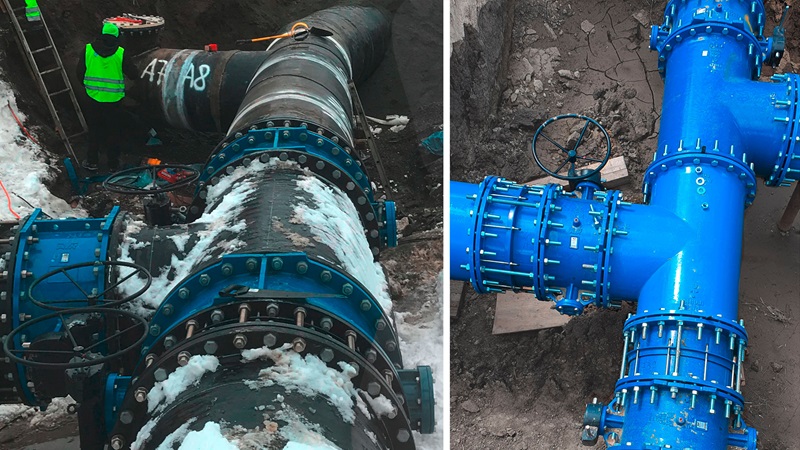

Dobbelt-excentriske butterflyventiler bruges for det meste i vandforsyningsapplikationer under jorden som et alternativ til skydeventiler. Når man installerer butterflyventiler under jorden, er det ikke nødvendigt at grave helt så dybt som med skydeventiler, og butterflyventiler er typisk mere omkostningseffektive end skydeventiler, specielt i de større dimensioner. Butterflyventiler kan naturligvis også bruges under jorden.

Vores udvalg af dobbelt-excentriske butterflyventiler

  • Integreret sæde, udskifteligt sæde i rustfrit stål og svejst sæde i rustfrit stål
  • Plate disk (DN150-2800) og flow-through disk (DN700-1200)
  • IP67 gearboks, IP68 gearboks og gearboks med ISO flange
  • PN10, PN16 og PN25

Tiltet og fikseret disk reducerer slid

Spændingen på disken lettes ved et par graders åbning, hvilket giver følgende fordele:

  • Reduceret slid på sædepakning
  • Minimeret kompression af pakningen og derved lave betjeningsmomenter

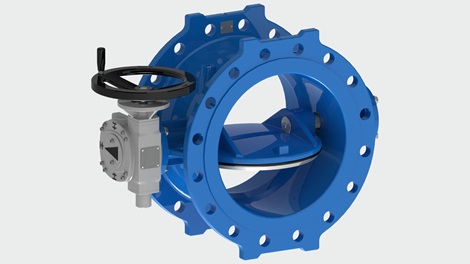

Produktfoto af dobble-excentrisk butterflyventil serie 756

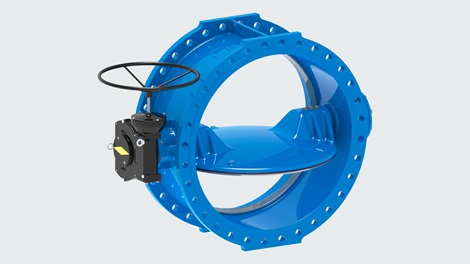

Stor dobbelt eccentrisk butterfly ventil fra AVK serie 756

Sikker samling af disk og aksel

Disken og akslen er forbundet med feder og kilenot. Desuden er disken fikseret med to stilleskruer for at hindre slid på kilenoten og dermed undgå vibration forårsaget af flowhastighed og slør i feder og kilenot.

I større dimensioner er disken fikseret med to stifter af rustfrit stål, med feder og kilenot som backup. Stifterne er prespasset til disken, så der er ingen slør mellem disk og aksel.

Leveres med tre forskellige sædedesign

Vores dobbelt-excentriske butterflyventiler kan leveres med tre forskellige sædedesign. Det integrerede sædedesign har et bearbejdet og epoxycoatet sæde af duktiljern integreret i huset. Det rustfrie stålsæde findes i to varianter. Én variant med udskiftelig sædering af rustfrit stål forseglet med en O-ring og én variant med svejst sæde, som er bearbejdet og poleret for at give en glat overflade.

Optimeret disk

Disken er designet til at minimere tryktab via CFD-simuleringer. Sædepakningens profil sikrer fiksering i den korrekte position for pålidelig funktionalitet. Gummikvaliteten gør det muligt at reducere gummilagets tykkelse, hvilket giver lave betjeningsmomenter for ventilen. EPDM pakningen er DVGW, KIWA og WRAS-godkendt.

Design af ventilens aksel

Akselpakningen kan udskiftes under tryk for let vedligeholdelse. Pakningen af EPDM sikrer tæthed indefra og ud, og NBR pakningen beskytter mod urenheder udefra.

Vores dobbelt-excentriske butterflyventiler kan leveres med en låseenhed, som gør det muligt at låse disken i åben/lukket position, i tilfælde af det er nødvendigt at udskifte gearboksen.

PTFE aksellejer med lav friktion sikrer lave betjeningsmomenter, og de beskyttede akselender sikrer holdbarhed, da alle overflader af duktiljern, der er i kontakt med mediet, er epoxycoatede.

Bi-direktionelt og slankt design

AVK dobbelt-excentriske butterflyventiler er bi-direktionelle, dog er ventiler fra DN700 og op markeret med en pil, der angiver den foretrukne flowretning. Vi har også minimeret vægten for at gøre håndteringen lettere og for at belaste miljøet mindre.

Alle typer aktuatorer

Vi tilbyder alle former for aktuering. Vores standard varianter er IP67 gearboks med håndhjul til installation over jord, IP68 gearboks til installation under jord og ISO-input gearboks til montering af elektrisk aktuator. Vi tilbyder derudover spindelforlængere, adaptere og håndhjul.

Godkendelser

AVK dobbelt-excentriske butterflyventiler er godkendt af

  • DVGW for DN150-1200
  • KIWA for DN200-600
  • WRAS for DN700-1200

Alle komponenter er godkendte for større dimensioner.

animation

Dobbelt-excentriske butterflyventiler

Egenskaber og varianter af vores dobbelt-excentriske butterflyventiler serie 756
