AVK KONTRAKLAPVENTIL, PN10/16

Blødtættende, med lukkede bøsninger, DN50-300

Kontakt

AVK Danmark A/S

Bizonvej 1, Skovby 8464 Galten

Kontraklapventil med lukkede bøsninger til drikkevand og neutrale væsker til max. 70° C

AVK kontraklapventiler sikrer let adgang til vedligeholdelse, da man blot behøver at løsne nogle få bolte for at løfte ventiltoppen inklusiv hængsel og klap af huset. Klappen er fuldvulkaniseret med EPDM gummi og er monteret i et nylonleje, så den kan bevæge sig en smule både horisontalt og vertikalt og dermed lukke helt tæt. AVK kontraklapventiler fås med lukkede bøsninger og med fri akselende til montering af arm og vægt/fjeder.

fire
fire
Variant 41/61-003
Tilslutning: Med flanger
Materiale: Duktiljern
DN: DN50 - DN300
PN: PN16

Fordele

  • Fuldt gennemløb og dermed lavt tryktab
  • Aksel af rustfrit stål monteret i ventiltoppen giver mulighed for let adgang til vedligeholdelse
  • Hængsel af rustfrit syrefast stål i DN 50-200 og af duktiljern i DN 250-300 er fastgjort omkring akslen med bolte for at eliminere slør og sikre lang holdbarhed
  • Toppakning af  EPDM gummi holdes på plads i en reces mellem ventiltoppen og huset
  • Klap med stålindsats er fuldt vulkaniseret med EPDM gummi. På grund af den lette vægt kræver klappen et minimum af kraft for at åbne og lukke ventilen
  • Klappen er monteret i et nylonleje, så den kan bevæge sig en smule både horisontalt og vertikalt og dermed lukke helt tæt - også i tilfælde af mindre urenheder i sædet
  • Ventilhus og -top i duktiljern med fusion bonded epoxycoating iht. DIN 3476 part 1 og EN 14901
  • Muligt at montere arm og vægt til installationer med en øget risiko for vandslag ved standard gennemløbs-hastighed. Vægten er justerbar på armen for at kunne opnå optimal lukkehastighed og en skånsom lukning mod sædet. Kan installeres i forskellige positioner.
  • Muligt at montere arm og fjeder for at undgå vandslag ved høj gennemløbshastighed

Downloads

Datablad
Installation
Certifikater

AVK nr. og dimensioner

Scroll for mere information
AVK nr. VVS nr DN
mm
Flange-
boring
L
mm
H3
mm
W
mm
W1
mm
Teoretisk
vægt / kg
41-050-61-018 431063012 50 PN10/16 200 197 165 191 12
41-065-61-018 431063013 65 PN10/16 240 222 185 191 15
41-080-61-018 431063014 80 PN10/16 260 230 200 191 17
41-100-61-018 431063016 100 PN10/16 300 255 220 212 21
41-125-61-018 431063017 125 PN10/16 350 341 250 273 40
41-150-61-018 431063018 150 PN10/16 400 348 285 273 42
41-200-61-008 431063020 200 PN10 500 412 340 323 67
41-250-61-008 431063022 250 PN10 600 568 405 606 183
41-300-61-008 431063023 300 PN10 700 643 460 606 197
BIM-modeller
3D-tegninger
Fore- spørgsel
Scroll for mere information

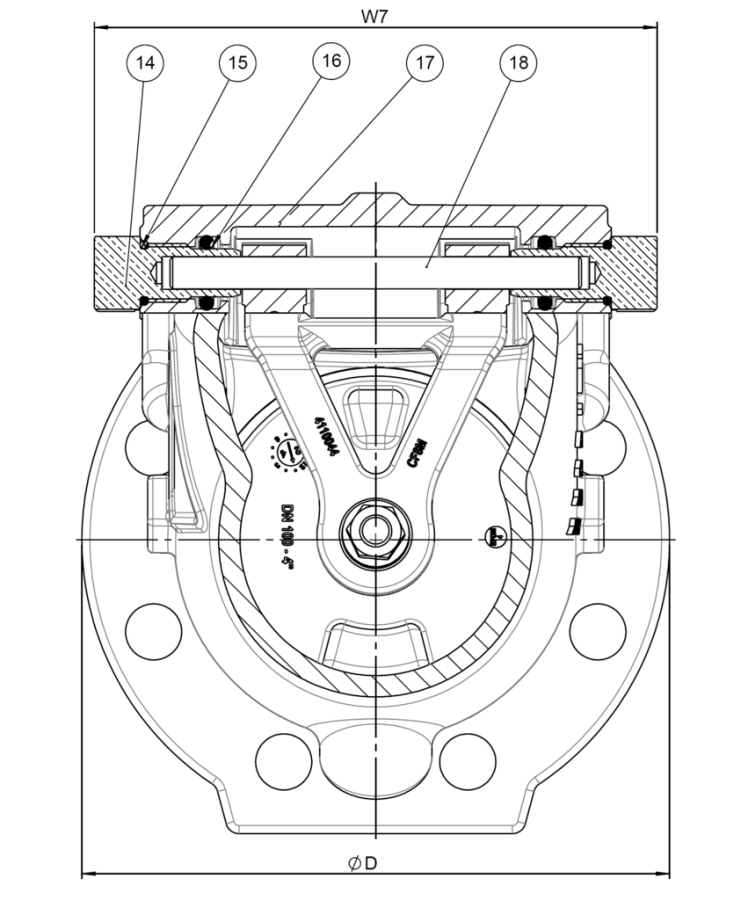

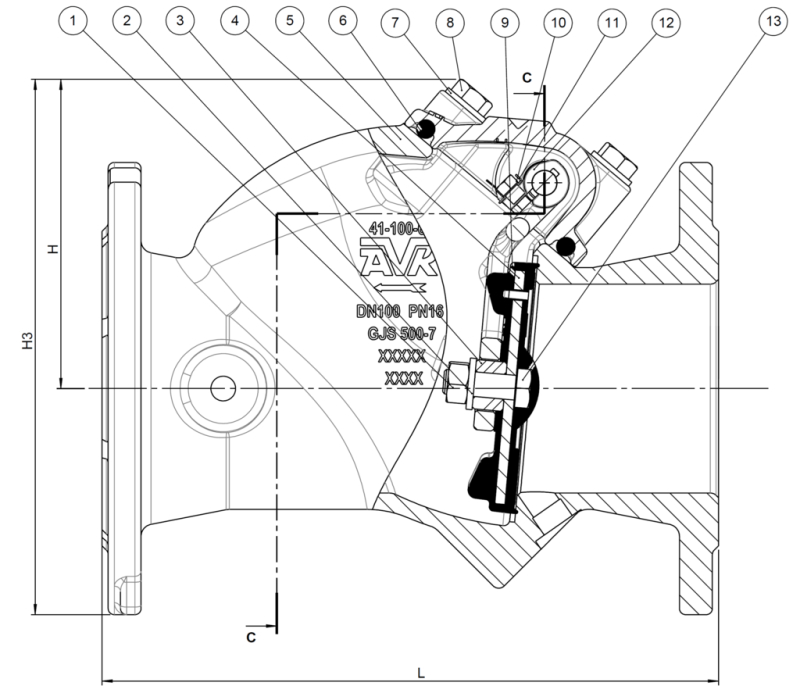

Komponenter

1. Møtrik Rustfrit syrefast stål A4
2. Bolt Rustfrit syrefast stål A4
3. Skive Rustfrit syrefast stål A4
4. Udluftning Polyamid
5. Disk Stål S235JR
6. Skive Rustfrit stål A2
7. Bolt Rustfrit stål A2
8. Hængsel Rustfrit syrefast stål AISI 316
9. Toppakning EPDM gummi
10. Feder Rustfrit syrefast stål A4
11. Skive Rustfrit syrefast stål A4
12. Bolt Rustfrit syrefast stål A4
13. Hus Duktiljern, GJS-500-7 (GGG-50)
14. Bøsning Afzinkningsbestandig messing
15. O-ring EPDM gummi
16. O-ring EPDM gummi
17. Aksel Rustfrit stål 420
18. Ventiltop Duktiljern, GJS-500-7 (GGG-50)

Test/godkendelser

  •  Hydraulisk test iht. EN12050-4
  • Godkendt iht. ACS-France
  • Belgaqua godkendt
  • Godkendt iht. WRAS Certificate No. 1811031 ser. 41

Standarder

  • Designet iht. EN 1074 - 3
  • Byggelængde iht. EN 558 tabel 2 basis serie 48
  • Standard flangeboring iht. EN1092-2 (ISO 7005-2), PN10/16
0 Filer I pakken
