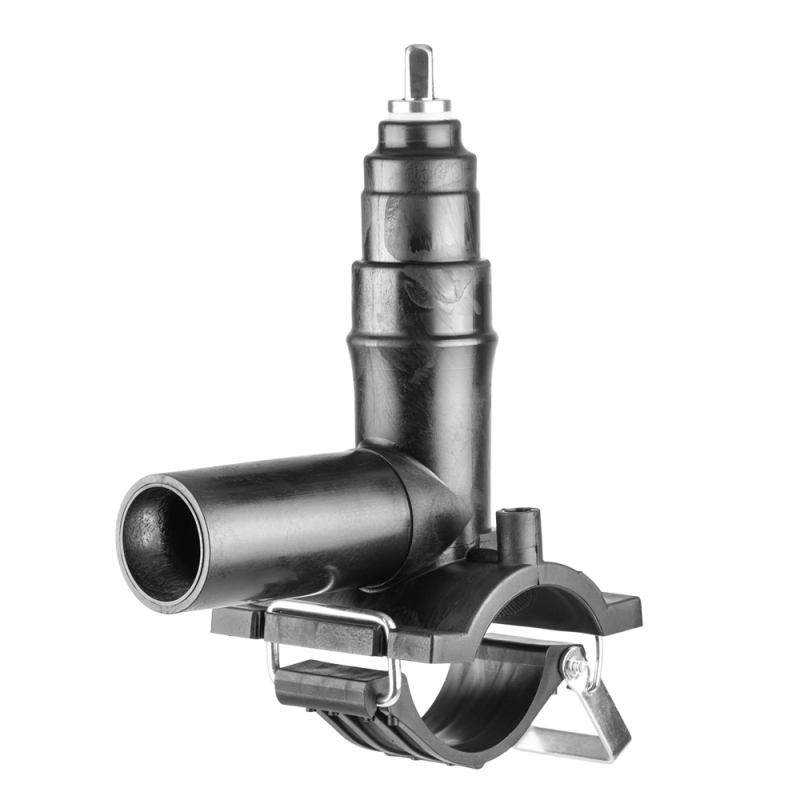

FUSAMATIC EL-ANBORINGSVENTIL MED INDBYGGET FRÆSER, TIL ANBORING UNDER TRYK
PE100, 4 mm Fusamatic-stift for automatisk aflæsning af svejsetider, 63 mm udtag, 63-225 mm hus
Kontakt
AVK Danmark A/S
Bizonvej 1, Skovby 8464 Galten
Fusamatic el-anboringsventil med indbygget fræser, til anboring under tryk (63 mm udtag, 63-225 mm hus) og med automatisk aflæsning af svejsetider, PE100. Til vand og gas, -10 °C til +40 °C.
El-svejsefittings fra Fusion giver mulighed for et fuldsvejst rørsystem. Fusamatic el-svejsefittings er kendetegnet ved høj kvalitet, pålidelighed og fleksibilitet, der giver sikkerhed for stærke PE-rørsamlinger. De unikke egenskaber reducerer fejlsvejsninger og giver markedets korteste svejsetid. El-anboringsventilerne bruges til påsvejsning af ny stikledning under tryk på hovedrøret. Den integrerede ventil kan herefter benyttes som stikledningsventil med AVK garniture og dæksel.
| Variant 1233/01-001 | |
|---|---|
| Materiale: | Polyethylen (PE) |
| DN: | DN63 - DN225 |
| PN: | PN16 |
Fordele
- Godkendt til vand (PN16) og gas (10 bar)
- Indstøbte svejsetråde reducerer svejsetider og fejlsvejsninger
- 4 mm Fusamatic-stift for automatisk aflæsning af svejsetider
- 14 mm AF-drivaksel til at føre den integrerede fræser gennem hovedrøret samt til betjening af ventilen efter anboring (maks. tilladt moment for anboring er 120 Nm)
- Indstøbt messingbøsning med integrerede O-ringe sikrer tæthed mod gas og vand på både trykløse og tryksatte rørledninger
- Integreret messingventil giver genanvendeligt afspærringspunkt og eliminerer behovet for en ekstra ventil i serviceudtaget (maks. tilladt betjeningsmoment er 90 Nm)
- Ekstra lang spidsende gør det muligt at lave en ekstra svejsning om nødvendigt
- Svejsezone er designet til minimal svejsetid
- Hurtiglukkende design af underdel sparer tid uden behov for specialværktøj
- Manuelle svejseparametre er indstøbt
- Permanent mærkning med model- og batchnummer for kvalitetssikring
- Visuel indikator for godkendt svejsning
- Individuelt nummereret, og stregkode samt QR-kode giver fuld sporbarhed af hver enkelt fitting, så den kan spores hele vejen fra råmaterialer til færdigt produkt
- Stregkoden for svejsning er i overensstemmelse med ISO 13950. Sporbarhedsstregkoden er i overensstemmelse med ISO 12176-4
Downloads
AVK nr. og dimensioner

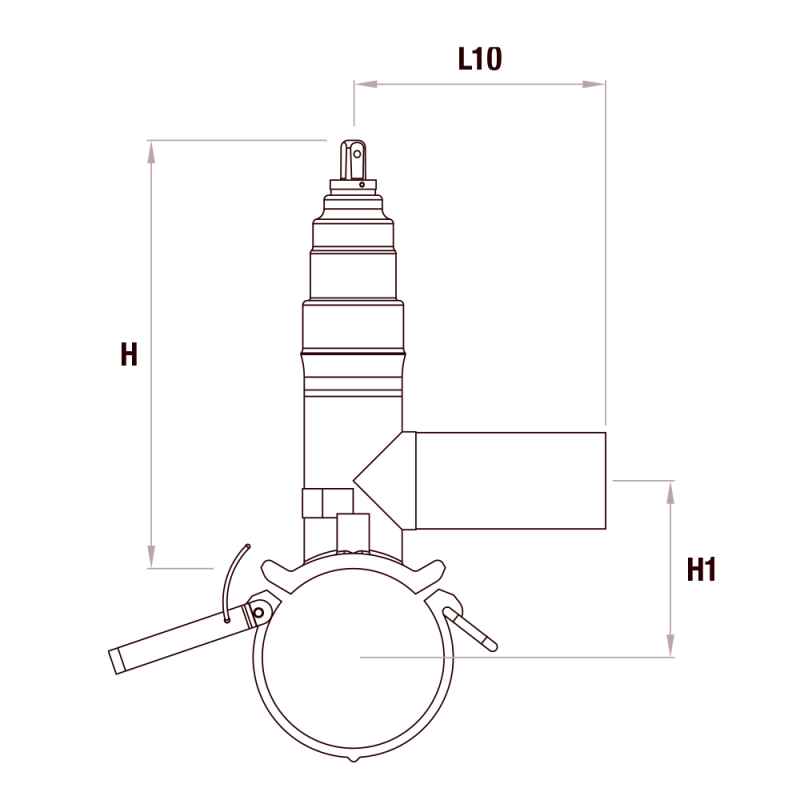

| AVK nr. | VVS nr | Fitting-str. |
L10 mm |
H mm |
H1 mm |

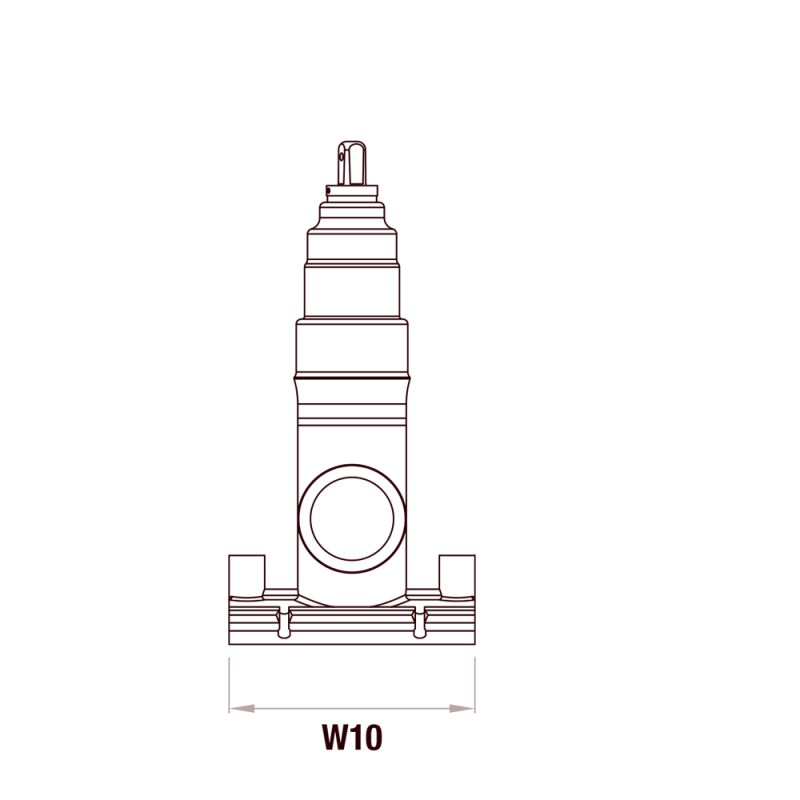

W10 |
SDR |
Svejsetid sek. |
Køletid min. |
Teoretisk vægt kg |
|---|---|---|---|---|---|---|---|---|---|---|
| TVSBKHFA63X63U | 63X63 | 165 | 250 | 62 | 147 | 11 - 17.6 | 100 | 10 | 2.29 | |
| TVSBKHFA75X63U | 75X63 | 165 | 250 | 68 | 147 | 11 - 17.6 | 120 | 10 | 2.4 | |
| TVSBKHFA90X63U | 90X63 | 165 | 250 | 78 | 147 | 11 - 17.6 | 100 | 10 | 2.33 | |
| TVSBKHFA110X63U | 110X63 | 165 | 269 | 103 | 147 | 11 - 17.6 | 100 | 10 | 2.49 | |
| TVSBKHFA125X63U | 125X63 | 165 | 269 | 112 | 147 | 11 - 17.6 | 100 | 10 | 2.5 | |
| TVSBKHFA160X63U | 160X63 | 165 | 272 | 137 | 147 | 11 - 17.6 | 100 | 10 | 2.53 | |
| TVSBKHFA180X63U | 180X63 | 165 | 272 | 147 | 147 | 11 - 17.6 | 100 | 10 | 2.55 | |
| TVSBKHFA200X63U | 200X63 | 165 | 272 | 157 | 147 | 11 - 17.6 | 100 | 10 | 2.55 | |
| TVSBKHFA225X63U | 225X63 | 165 | 272 | 169 | 147 | 11 - 17.6 | 100 | 10 | 2.59 |
Komponenter
Standarder
-
Fusamatic svejsefittings er godkendt iht.:
- DK-VAND godkendt materiale
- EN ISO 15494, EN 12201-3, EN 1555-3
- ISO 4437-3, ISO 4427-3
